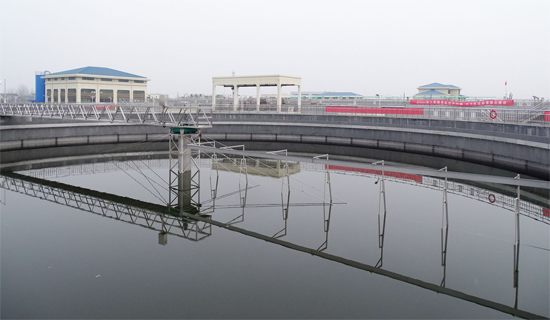

西安臨潼污水處理廠

處理工藝：采用“粗格柵及提升泵房+細格柵及旋流沉砂池+多模式A／0生物池+幅流式二沉池+纖維濾布濾池+接觸消毒池+出水計量槽及尾水加壓泵房”的三級處理工藝，除磷采用生物除磷輔以化學除磷工藝，消毒采用NaC10消毒工藝，污泥處理采用帶式濃縮脫水機。

在設計的時候，我們首先做IO點位表設計，這樣可以確定PLC的模塊配置數量。常用的模塊有CPU、數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊、模擬量輸出模塊、通訊模塊、其他特殊模塊等。

   其次我們做PLC的程序設計，為了方便我們一般設計功能塊（庫）用于同類型設備控制方式，這樣可以大大提供開發效率，減少程序的錯誤率，也便于后期的程序修改。

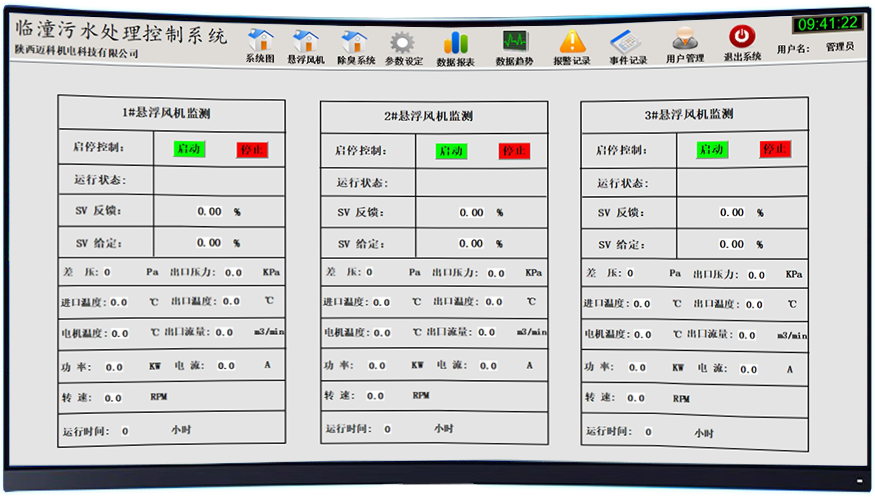

   PLC程序設計完成后，我們先設計觸摸屏程序，這樣可以快速投入使用，一般觸摸屏程序我們設計幾大功能，設備操作與設備狀態顯示，儀表參數設置與顯示，控制參數設置，報警記錄等。

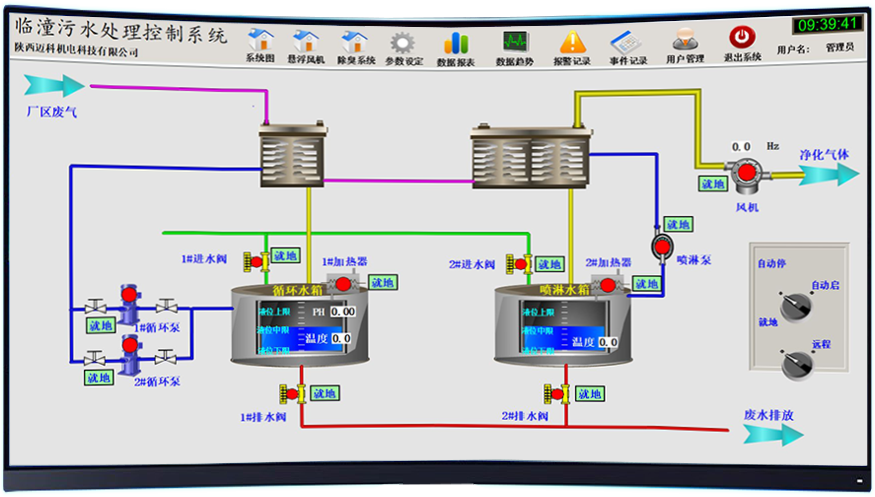

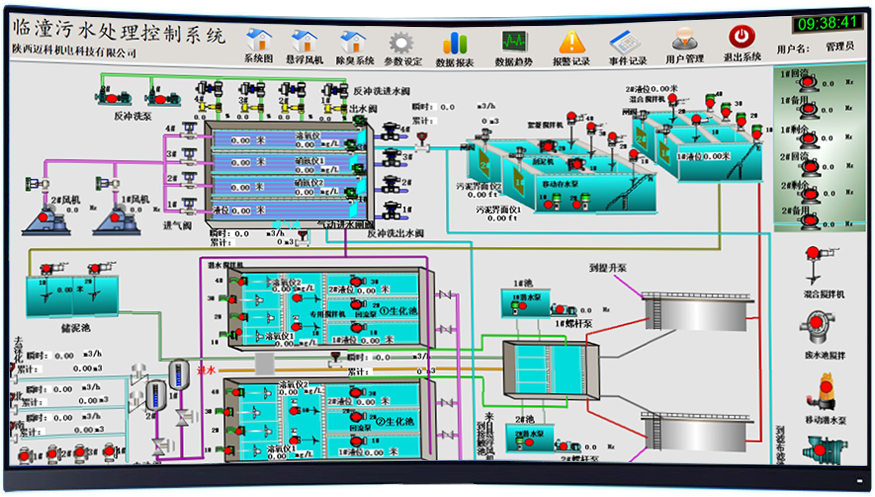

   觸摸屏設計完成后，我們上位機可以在觸摸屏的基礎上增加工藝流程畫面，趨勢曲線，數據報表，操作記錄等功能。

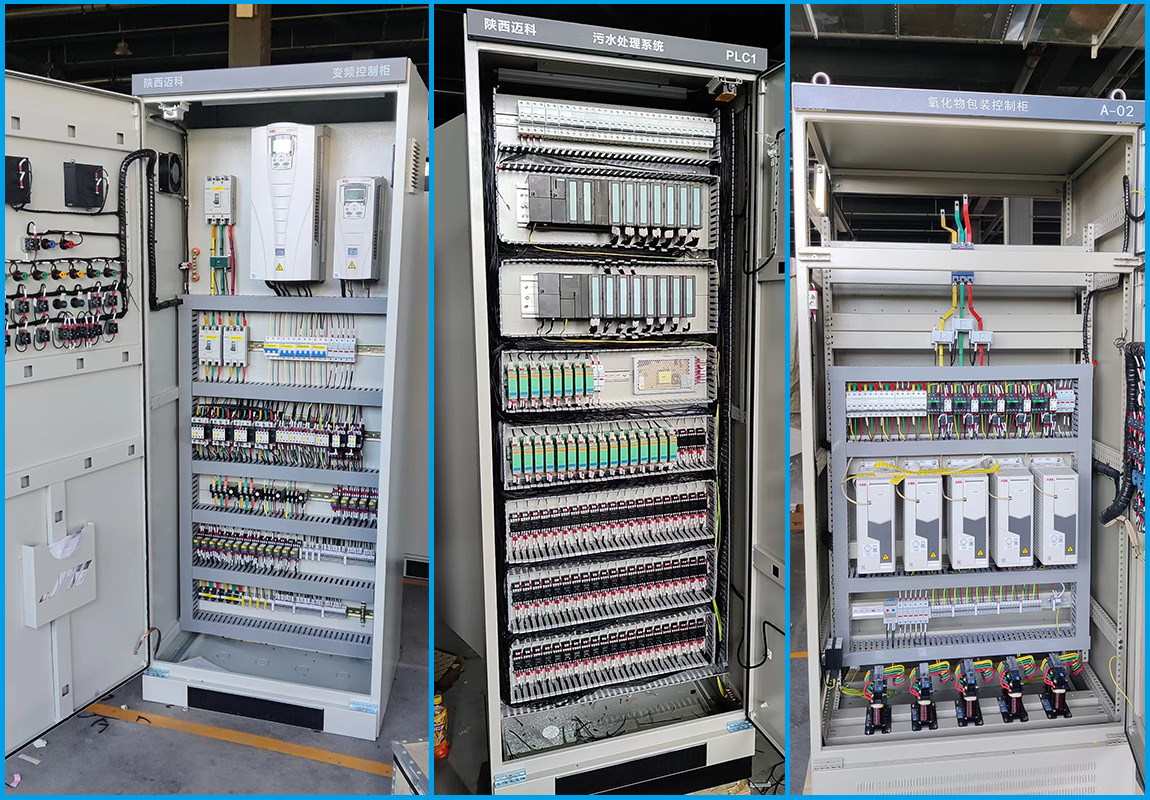

下面我們展示一下系統組成的實物圖：
